FM-16B 15.6寸提包式全高清影视现场监视器

◆ 15.6英寸液晶面板,1920×1080分辨率

◆ 10-bit LCD,12-bit信号处理

◆ 3G/HD/SD-SDI输入/环出,HDMI&CVBS输入

◆ 内置多款摄像机灰片log转Rec709

◆ U盘导入用户自定义3DLUT cube文件

◆ 波形图/矢量图/直方图显示

◆ 16路音频解嵌音柱显示

◆ 辅助聚焦及精度调节

◆ 曝光辅助/斑马纹/全蓝屏等

◆ 支持USB固件升级

◆ V字口电池/四芯卡侬/AC输入供电

◆ 标配手提包,可安装灯光脚架


功能概述

15.6英寸全高清液晶屏

FM-16B 采用15.6英寸全高清1920x1080液晶面板,10bit 10亿色,LED背光,准确色彩还原,300nit背光,700:1对比度,水平178°与垂直178°宽视角。



输入/输出接口

3G-SDI, HDMI

FM-16B监视器支持:

3G/HD/SD-SDI 输入× 2
3G/HD/SD-SDI 环出 × 1
HDMI 1.3 输入× 1
3.5mm 模拟音频输入 × 1
3.5mm 模拟音频输出 × 1
RS485 UMD 输入× 1
RS485 UMD 输出× 1
USB-A LUT表上载+固件升级 × 1

标配便携式手提包

C-stand脚架直接安装

FM-16B标配便携式手提箱,打开前盖可用作遮光罩,可直接安装在Cstand脚架上监看,便于外拍携带和防护。.

内置De-log 3DLUT表

用户3DLUT cube通过USB上载

FM-16B内置20多种De-log 3DLUT查找表,支持主流机型:ARRI、RED、SONY、Panasonic、Canon、JVC、BMD、FujiFilm、GoPro、DJI等灰片Log模式转标准REC709监看。
支持17x17x17用户3DLUT cube文件通过U盘上载到FM-16B监视器。

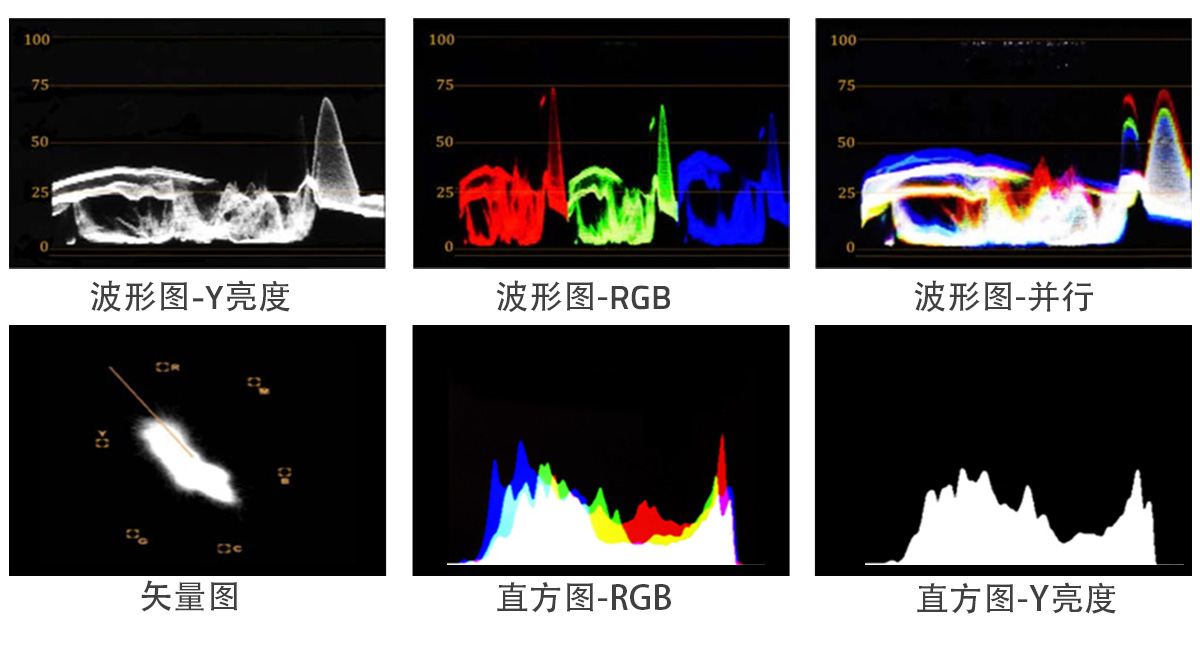

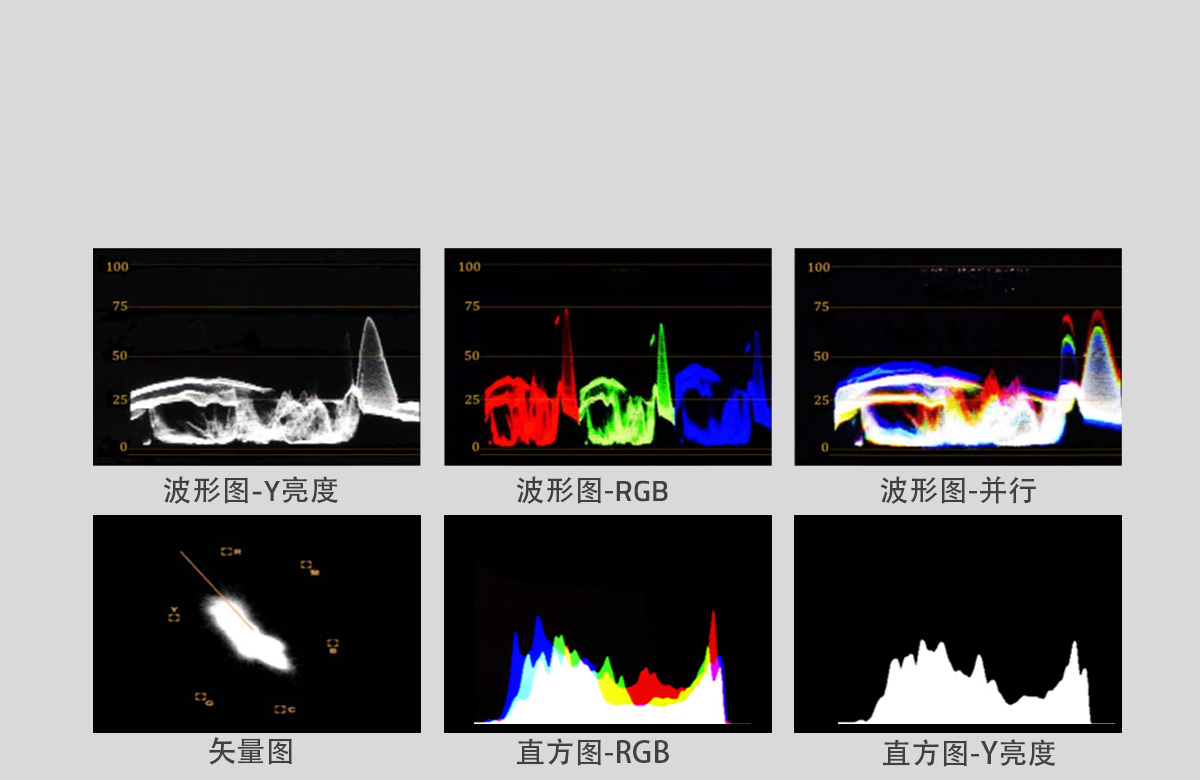

视频分析辅助模式

波形图 / 矢量图 / 直方图

FM-16B支持全系列技监级视频分析功能,包括Y/Pb/Pr/R/G/B波形图、矢量图、R/G/B/Y直方图,对视频信号的亮度、色度、饱和度等数字信息转化成图案图表显示出来,各种技监图案可独立打开/关闭,可选择上下左右显示位置、大小、颜色、背景透明度等。

数字音频解嵌

16路音柱显示

监视器可显示16路嵌入式音频音柱,可设置以下几种显示模式:
1. 显示CH1-2
2. 显示CH1-16
3. 显示CH1-4及CH5-8
4. 显示CH1-4及CH9-12
5. 显示CH1-4及CH13-16
6. 显示CH5-8及CH9-12
7. 显示CH5-8及CH13-16
8. 显示CH9-12及CH13-16

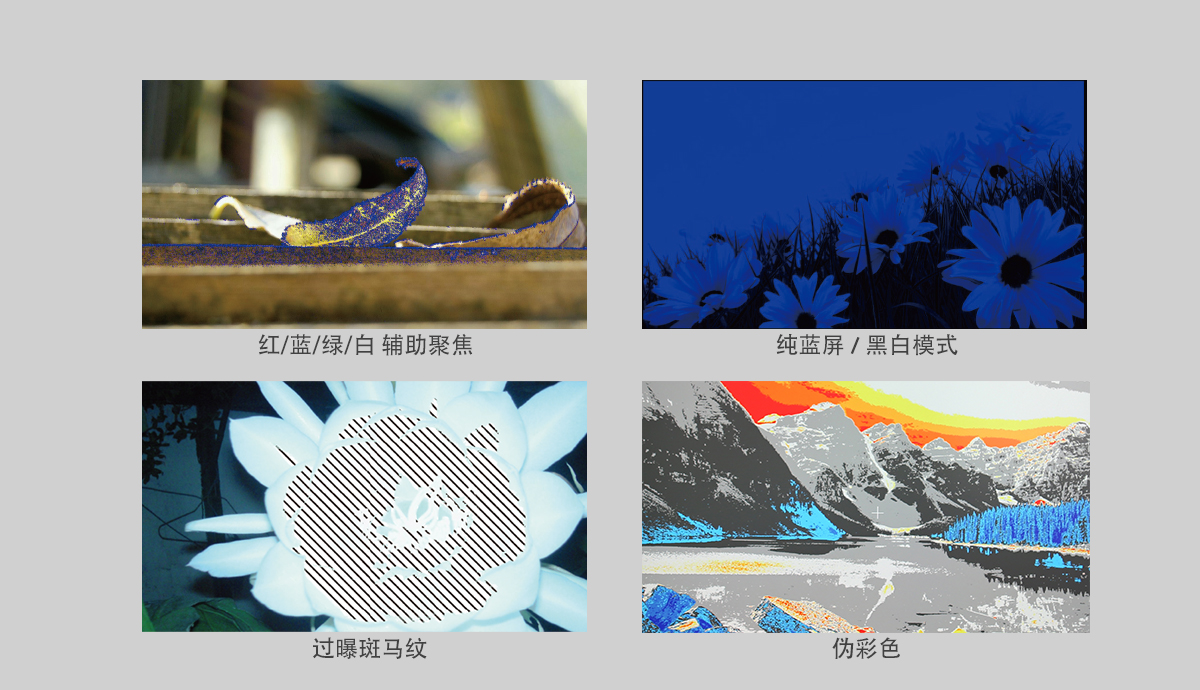

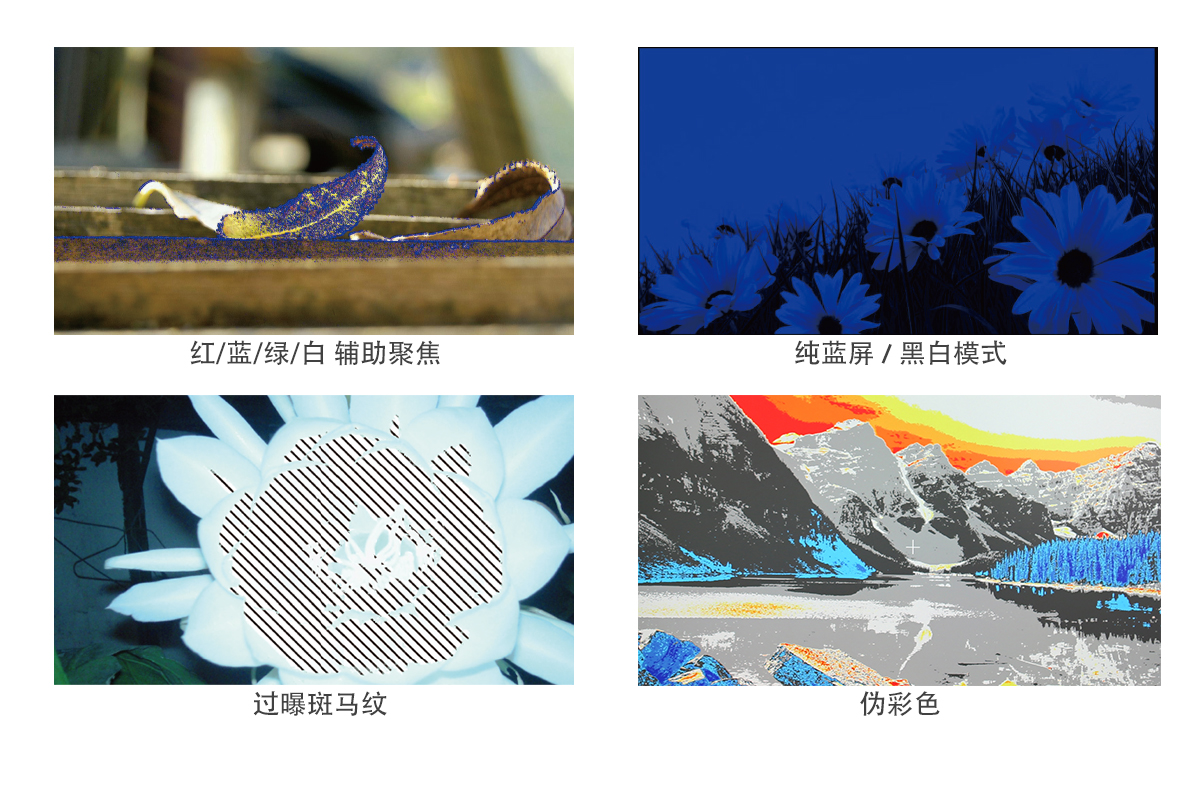

视频辅助工具

快捷键设定

可存储4组用户预设

监视器提供4个自定义快捷键F1-F4,可分别设定不同的快捷开启/关闭功能。长按快捷键可切换为U1-U4,可分别存储4组F1-F4的用户设定。

TSL动态源名及TALLY

FM-16B监视器支持TSL3.1及TSL4.0协议的UMD动态源名及TALLY显示,可通过RJ45(RS485)端口控制。

多种供电方式

V字扣板 / 四芯卡侬DC / AC

FM-16B支持11-17V四芯卡侬DC输入及100-240V AC输入。.
预装V字口电池扣板,标配B型口线,通过扣板的B型插口连接四芯卡侬DC输入供电。功耗19W。

液晶面板性能

屏幕尺寸

15.6 英寸

有效画面尺寸

344.16×193.59mm

分辨率

1920×1080

显示比例

16:9

亮度

300cd/m2

对比度

700:1

显示颜色

10bit 10亿色

可视角度

水平方向 178°,垂直方向 178°

输入

BNC ×2

3G/HD/SD-SDI 输入

BNC ×1

复合视频输入

HDMI ×1

HDMI 1.3 输入

3.5mm ×1

模拟音频输入

USB ×1

用户3DLUT表上载及固件升级

RS485 ×1

TSL 3.1/4.0 动态源名输入

输出

BNC ×1

3G/HD/SD-SDI 环出

3.5mm ×1

SDI, HDMI音频解嵌及模拟音频输出

RS485 ×1

TSL 3.1/4.0 输出

视频格式

SDI

1080p (60 / 59.94 / 50)

1080i (60 / 59.94 / 50)
1080p (30 / 29.97 / 25 / 24 / 23.98)
1035i (60 / 59.94)
1080psf (30 / 29.97 / 25 / 24 / 23.98)
720p (60 / 59.94 / 50)
480i (59.94)
576i (50)

HDMI

480i/ 576i / 480p / 576p
1080i (60 / 59.94 / 50)
720p (60 / 59.94 / 50)
1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)

其他参数

输入电压

DC / 电池 11V-17V 3A, AC 100-240V, 50/60Hz

功耗

19W

工作温度

0°C~+50°C

工作湿度

10%~90%

储存温度

-15°C~+60°C

储存湿度

10%~90%

整机尺寸

383×242.3×68.4mm

重量(含提包)

4.2kg
Basic Package

MSRP

MSRP

MSRP

  • V字型扣板

  • B型口转四芯卡侬线

  • 桌面支脚

  • 液晶保护玻璃

  • 灯架安装板

  • 附件安装板

  • 便携提包

  • TA-M10

    安装在监视器背面特定位置,提供3个3/8"螺纹+8个1/4"螺纹,用于安装固定监视器端配件,如无线图传接收端等。
  • TA-C10

    固定在监视器背面底部,可将监视器安装在各种灯架上,便于影视现场监看。
